تفاصيل المنتج:
|
| تقرير اختبار الآلات:: | قدمت | المكونات الأساسية: | PLC |
|---|---|---|---|
| بنية: | صفيحة تبادل حرارة | تقرير اختبار الآلات: | قدمت |
| البعد (L * W * H): | 260 * 120 * 263 ملم | مواصفات المنتج: | توفير الطاقة في الخدمة الطويلة في الحياة |
| تسليط الضوء: | مبادل حراري من نوع لوحة PLC,مبادل حراري من نوع اللوحة DN100,مبخر لوحة 20t / h |
||

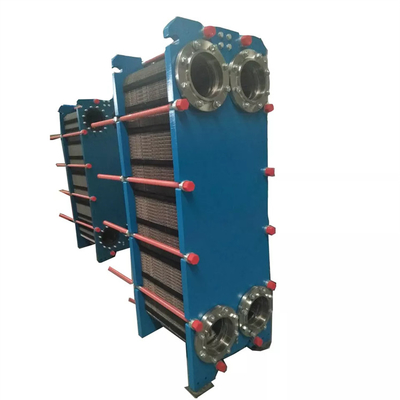

كفاءة عالية في نقل الحرارة لوحة مبخر لوحة نوع مبادل حراري
وصف
يتكون المبادل الحراري للوحة من العديد من ألواح نقل الحرارة المموجة ، وفقًا لفاصل زمني معين ، من خلال ضغط الحشية المطاطية المكون من معدات نقل الحرارة القابلة للفصل.تجميع الألواح ، مجموعتان من اللوح المتشابك ، لوح مع لوح بين شريط ختم مطاطي مع مادة لاصقة ، دوره هو منع تسرب السوائل وقناة تدفق شكل الشبكة الضيقة المتكونة بين لوحين ، وبالتالي فإن ضغط لوحة التبادل الحراري إلى أشكال مموجة مختلفة ، بالترتيب لزيادة مساحة لوحة التبادل الحراري والصلابة ، ويمكن أن تجعل السائل يتدفق بسرعة منخفضة إلى الداخل ، من أجل تحقيق تأثير تقوية نقل الحرارة.تشكل ثقوب الزاوية الأربعة الموجودة على اللوحة أنبوبًا لتوزيع السوائل ومشعب تفريغ ، وتتدفق وسيطتا التبادل الحراري إلى قنوات التدفق الخاصة بهما على التوالي لتشكيل تيار معاكس أو تدفق عبر كل لوحة للتبادل الحراري.
معامل
| صفيحة تبادل حرارة | |||||||
| يكتب |
شراب الشعير مقتطف السعة (طن / ساعة) |
تبريد استهلاك (KACL / ساعة) |
مدخل ومخرج الشعير قطر (t / h) |
مدخل الماء المثلج ومنفذ قطر (t / h) |
الحرارة مبادل المساحة (م 2) |
خارجي البعد (مم) |
وزن (كلغ) |
| BR4-J-70B | 20 | 1740000 | DN100 | DN100 | 70 | 150 × 56 × 160 | 900 |
| BR6-J-105B | 30 | 2610000 | DN120 | DN120 | 105 | 140 × 69 × 180 | 1450 |
| BR6-J-140B | 40 | 3480000 | DN120 | DN120 | 140 | 150 × 59 × 180 | 1700 |
| BR6-J-175B | 50 | 4350000 | DN120 | DN120 | 175 | 160 × 69 × 180 | 1950 |
| BR8-J-210B | 60 | 5220000 | DN200 | DN200 | 210 | 240 × 96 × 191 | 2750 |
| BR8-J-245B | 70 | 6090000 | DN200 | DN200 | 245 | 260 × 96 × 191 | 3300 |
| BR10-J-280B | 80 | 6960000 | DN225 | DN225 | 280 | 240 × 107 × 200 | 3550 |
| BR10-J-350B | 100 | 8700000 | DN225 | DN225 | 350 | 260 × 107 × 200 | 3880 |
| BR13-J-420B | 120 | 10440000 | DN250 | DN250 | 420 | 260 × 115 × 210 | 4420 |
خصائص المبادل الحراري للوحة:
(1) حجم صغير ، بصمة صغيرة ؛
(2) كفاءة عالية في نقل الحرارة ؛
(3) التجميع المرن ؛
(4) انخفاض استهلاك المعادن ؛
(5) فقدان الحرارة الصغيرة ؛
(6) سهولة التفكيك والتنظيف والصيانة ؛
(7) عيب المبادل الحراري للوحة هو أن محيط الختم طويل ، وسهل التسرب ، ودرجة حرارة الاستخدام يمكن أن تكون أقل من 150 درجة مئوية ، وفرق الضغط صغير ، وقدرة المعالجة صغيرة ، بمجرد إزالة تحجيم اللوحة وتنظيفها.
التعليمات
س: ماذا عن وقت التسليم؟
ج: 5-10 أيام عمل لجهاز واحد ، 30-40 يوم عمل للطلبات بالجملة ، كما تتوفر خدمة من الباب إلى الباب.
س: ماذا عن الضمان؟
ج: نحن نقدم ضمان مجاني لمدة سنة وصيانة مدى الحياة
س: كيف يتم التثبيت؟
ج: نحن نقدم المواد ذات الصلة للتركيب والتشغيل والتدريب.
