تفاصيل المنتج:
|
| بنية:: | صفيحة تبادل حرارة | أقصى ضغط عمل:: | 3 ميجا باسكال |
|---|---|---|---|
| نطاق درجة حرارة العمل:: | -10 درجة - + 150 درجة مئوية | تبريد:: | مرحلة واحدة أو مرحلتين |
| وظيفة:: | التدفئة والتبريد | سماكة الطبق:: | 0.4 مم ، 0.5 مم |
| نقاط البيع الرئيسية:: | سهل تنفيذه | شرط:: | جديد |
| تسليط الضوء: | مبادل حراري مسطح 0.4 مم,مبادل حراري مسطح 0.5 مم,مبادل حراري للحليب مبادل حراري |
||

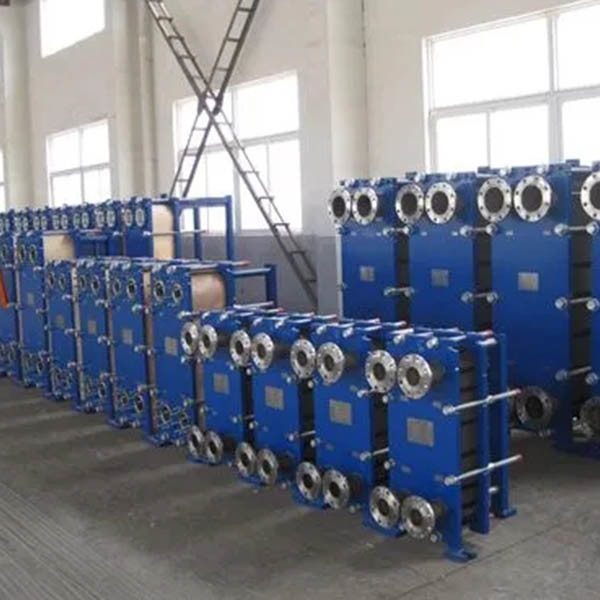

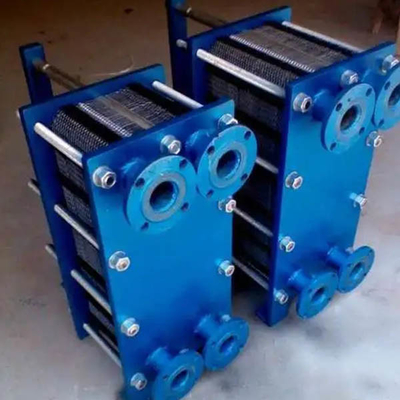

مبادل حراري صحي عالي الجودة من الفولاذ المقاوم للصدأ لبسترة الحليب
وصف
المبادل الحراري للوحة هو نوع جديد من المبادلات الحرارية عالية الكفاءة والتي تتكون من سلسلة من الصفائح المعدنية المموجة.تتشكل قنوات مستطيلة رفيعة بين ألواح مختلفة يتم من خلالها تبادل الحرارة.يعتبر المبادل الحراري للوحة من المعدات المثالية للتبادل الحراري بين السائل والسائل والبخار السائل.
تحديد
| رقم الصنف. | الحجم (L × W × T) (مم) | المواد: الفولاذ المقاوم للصدأ) | أقصى درجة حرارة العمل (درجة مئوية) | أقصى ضغط (MPa) | منطقة نقل الحرارة (متر مربع / جهاز كمبيوتر) | الوزن (كجم / جهاز كمبيوتر) |
| 152501-304 | 1500 × 2500 (1.0 × 2) | 304 | 600 | 2 | 7.5 | 60 |
| 151501-304 | 1500 × 1500 (1.0 × 2) | 304 | 600 | 2 | 4.5 | 36 |
| 122401-304 | 1200 × 2400 (1.0 × 2) | 304 | 600 | 2 | 5.8 | 46 |
| 062001-304 | 600 × 2000 (1.0 × 2) | 304 | 600 | 2 | 2.4 | 19 |
| 152501-316 | 1500 × 2500 (1.0 × 2) | 316 | 600 | 2 | 7.5 | 60 |
| 151501-316 | 1500 × 1500 (1.0 × 2) | 316 | 600 | 2 | 4.5 | 36 |
| 122401-316 | 1200 × 2400 (1.0 × 2) | 316 | 600 | 2 | 5.8 | 46 |
| 062001-316 | 600 × 2000 (1.0 × 2) | 316 | 600 | 2 | 2.4 | 19 |
| 122401-2205 | 1200 × 2400 (1.0 × 2) | 2205 | 600 | 2 | 5.8 | 46 |
| 062001-2205 | 600 × 2000 (1.0 × 2) | 2205 | 600 | 2 | 2.4 | 19 |
ميزة
معامل نقل الحرارة للمبادل الحراري للوحة مرتفع لأن الألواح المموجة المختلفة تنقلب مع بعضها البعض ، وتشكل قناة تدفق معقدة ، بحيث يتدفق السائل في تدفق دوار ثلاثي الأبعاد في قناة التدفق بين الألواح المموجة ، و يمكن استخدامها عند رقم رينولدز أقل (بشكل عام Re = 50 ~ 200) يتم إنشاء التدفق المضطرب في الأسفل ، لذلك يكون معامل نقل الحرارة مرتفعًا ، والذي يعتبر بشكل عام من 3 إلى 5 أضعاف مثيله في الغلاف والأنبوب يكتب.
يحتوي المبادل الحراري للوحة على متوسط فرق لوغاريتمي كبير في درجة الحرارة وفرق صغير في درجة الحرارة النهائية.في المبادل الحراري للقشرة والأنبوب ، يتدفق الموائع في جانب الأنبوب وجانب القشرة على التوالي.بشكل عام ، يكون التدفق عبارة عن تدفق متقاطع ، ويكون معامل تصحيح متوسط فرق درجة الحرارة اللوغاريتمي صغيرًا.معظم المبادلات الحرارية للوحة هي تيار مشترك أو تيار معاكس ، ومعامل التصحيح عادة ما يكون حول 0.95.بالإضافة إلى ذلك ، فإن تدفق السوائل الباردة والساخنة في المبادل الحراري للوحة موازٍ لسطح التبادل الحراري وليس له تدفق جانبي.
