تفاصيل المنتج:
|
| المكونات الأساسية:: | مبادل حراري | بنية:: | صفيحة تبادل حرارة |
|---|---|---|---|
| أقصى ضغط عمل:: | 6.75 ميجا باسكال | البعد (L * W * H):: | 192 * 73-985 * 373 |
| نطاق درجة حرارة العمل:: | -196 ~ 200 درجة | اسم المنتج:: | مبادل حراري |
| بعد خدمة الضمان:: | الدعم عبر الإنترنت | شرط: | جديد |
| تسليط الضوء: | مبادل حراري من نوع اللوحة النحاسية,مبادل حراري من نوع اللوحة المضادة للتآكل,مبادل حراري لإطار لوحة من الألياف المضغوطة |
||

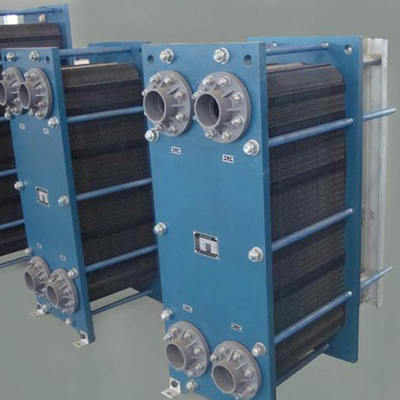

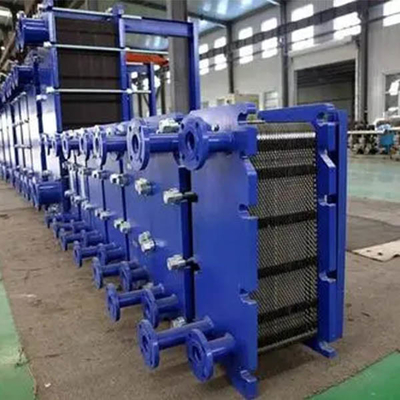

جودة عالية مبادل حراري لوحة من النحاس السعر المنخفض مع CE
وصف
يحتوي المبادل الحراري للوحة على مجموعة متنوعة من مجموعات مسار التدفق ، والتي يتم تحقيقها جميعًا من خلال لوحات عكس مختلفة وطرق تجميع مختلفة.تنقسم تركيبة مسار التدفق إلى تدفق فردي ، وتدفق متعدد ، وتدفق مختلط ، ويجب اختياره وفقًا لمتطلبات العملية.بشكل عام ، يجب أن تعتمد الوسائط ذات الاختلاف في درجة الحرارة أكبر من 1.8 مرة من متوسط فرق درجة الحرارة اللوغاريتمي على التدفق المتعدد.معدل التدفق بين الصفائح هو 0.3-0.5m / ثانية.إذا كان التدفق صغيرًا جدًا ، فيجب استخدام تدفقات مزدوجة أو متعددة.
معامل
| طوقا مواد |
نطاق درجة الحرارة (℃) |
المقاومة للتآكل |
NBR |
-20 ~ 110 |
لديها مقاومة جيدة للتآكل لسلسلة الهيدروكربون (البروبان ، البوتان ، إلخ) ، الزيوت المعدنية ، الزيوت الحيوانية والنباتية ، الأليفاتية هيدروكربون ، إيثيلين جلايكول ، محلول مخفف حمضي وقلوي. |
HNBR |
-20 ~ 165 |
لديها مقاومة جيدة للتآكل لسلسلة الهيدروكربون (البروبان ، البوتان ، إلخ) ، الزيوت المعدنية ، الزيوت الحيوانية والنباتية ، الأليفاتية هيدروكربون ، إيثيلين جلايكول ، محلول مخفف حمضي وقلوي. |
EPDM |
-50 ~ 150 |
مقاومة للتآكل الحمضي والقلوي والملح.مناسب للمياه الساخنة والبخار المشبع والجليكول والحمض العضوي والصوديوم هيدروكسيد ، إيثانول ، هيكساديكان ، إستر ، إلخ. |
H-EPDM |
-20 ~ 165 |
مقاومة للتآكل الحمضي والقلوي والملح.مناسب للمياه الساخنة والبخار المشبع والجليكول والحمض العضوي والصوديوم هيدروكسيد ، إيثانول ، هيكساديكان ، إستر ، إلخ. |
S-EPDM |
-20 ~ 130 |
مقاومة للتآكل الحمضي والقلوي والملح.مناسب للمياه الساخنة والبخار المشبع والجليكول والحمض العضوي والصوديوم هيدروكسيد ، إيثانول ، هيكساديكان ، إستر ، إلخ. |
فيتون |
-40 ~ 180 |
مقاومة ممتازة للتآكل.إنها مناسبة للتركيز العالي للحمض غير العضوي والوسط الكيميائي القطبي والزيوت المعدنية ، زيت السيليكون وراتنج السيليكون ، الزيوت الحيوانية والنباتية ، الهيدروكربون المتسلسل (البروبان ، البوتان ، الزيوت المعدنية ، إلخ) ، الهيدروكربونات كلوريد ، وقود ، مادة غير مقاومة للغاز ، إلخ. |
| مطاط كلوروبرين (CR) | -50 ~ 100 | إنه مقاوم لتخفيف الأحماض غير المؤكسدة والقلويات. |
| السيليكون | -65 ~ 230 | مقاومة للتآكل لتخفيف الأحماض والقلويات والمحلول الملحي. |
ألياف مضغوطة (AFM34 SIL-4400) |
260 |
الزيت والماء والبخار (حتى 160 درجة مئوية) ، الغاز ، محلول الملح ، الوقود ، الإيثانول ، الأحماض العضوية / غير العضوية ، المبردات ، الهيدروكربونات. |
PTFE |
-200 ~ 260 |
لديها مقاومة ممتازة للتآكل.باستثناء معدن الليثيوم ، الصوديوم ، البوتاسيوم ، الكلور ثلاثي فلوريد ، ثلاثي كلوريد الأكسجين في درجة حرارة عالية وفلور سائل مع معدل تدفق مرتفع ، يمكنه مقاومة جميع الوسائط الكيميائية (بما في ذلك حمض النيتريك المركز و أكوا ريجيا). |
السمات الهيكلية للمبادل الحراري للوحة:
1. تشتمل مجموعة الألواح على عدد معين من ألواح نقل الحرارة ، والتي يتم تحديدها وفقًا لاحتياجات منطقة نقل الحرارة.
2. تضمن الحشية الموجودة على اللوحة أن قنوات التدفق محكمة الغلق ضد بعضها البعض.تحدد الحشيات أيضًا اتجاه تدفق السوائل في المبادل الحراري.
3. يتم تثبيت الإطار على اللوحة بواسطة مسامير التثبيت.
4. عادة ما تكون الواجهة لوسائط المدخل والمخرج على لوحة الضغط الثابتة للمبادل الحراري.في حالة القنوات المتعددة ، يجب أن يكون منفذ التوصيل على لوحة الضغط الثابتة.
5. تشكل الألواح المجاورة عداء للوسائط الساخنة والباردة على التوالي.إذا كان للوسيطتين نفس عدد قنوات التدفق ، فيمكن تحقيق تدفق التيار المعاكس بنسبة 100٪.
