وصف

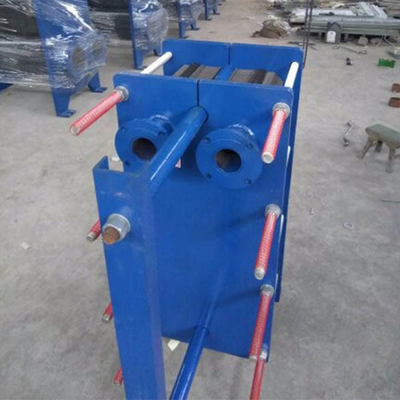

تتكون معدات المبادل الحراري للوحة من مبادل حراري لوحة ، وخزان توازن ، ومضخة صحية بالطرد المركزي ، وجهاز الماء الساخن (بما في ذلك خط أنابيب البخار ، وحاقن الماء الساخن) ، والقوس وصندوق الأدوات.لتعقيم تبريد الحليب أو السوائل الأخرى الحساسة للحرارة.

تحديد

ميزة

المبادل الحراري للوحة من السهل تغيير منطقة التبادل الحراري أو تركيبة العملية.طالما يتم إضافة أو تقليل عدد قليل من اللوحات ، يمكن تحقيق الغرض من زيادة أو تقليل منطقة التبادل الحراري ؛يمكن أن يؤدي تغيير ترتيب اللوحة أو استبدال بعض اللوحات إلى تحقيق مجموعة العملية المطلوبة للتكيف مع ظروف التبادل الحراري الجديدة ، بينما يكاد يكون من المستحيل زيادة مساحة نقل الحرارة للمبادلات الحرارية للقذيفة والأنبوب.

المبادل الحراري للوحة خفيف الوزن ، سمك اللوحة هو 0.4 ~ 0.8 مم فقط ، في حين أن سمك أنبوب التبادل الحراري للقذيفة والأنبوب هو 2.0 ~ 2.5 مم ، وقشرة الغلاف والأنبوب النوع أثقل من إطار المبادل الحراري للوحة.أكثر من ذلك ، يكون المبادل الحراري للوحة عمومًا حوالي 1/5 فقط من وزن الغلاف ونوع الأنبوب.

تصنيف

1. وفقًا لمنطقة التبادل الحراري في مساحة الوحدة ، فإن المبادل الحراري للوحة هو مبادل حراري مضغوط ، مقارنةً بشكل أساسي بالمبادل الحراري للقذيفة والأنبوب ، ويحتل المبادل الحراري للأنبوب والهيكل التقليدي مساحة كبيرة.

2. وفقًا لاستخدام العملية ، هناك أسماء مختلفة: سخان اللوحة ، مبرد اللوحة ، مكثف اللوحة ، التسخين المسبق للوحة.

3. وفقًا لتركيبة العملية ، يتم تقسيمها إلى مبادل حراري للوحة أحادية المرور ومبادل حراري متعدد التمريرات ؛

4. وفقًا لاتجاه التدفق للوسائط ، يتم تقسيمها إلى مبادل حراري للوحة التيار المشترك (التدفق المتوازي) ، ومبادل حراري للوحة التدفق العكسي ، ومبادل حراري للوحة التدفق المتقاطع (التدفق المتقاطع) ، والاثنان الأخيران هما تستخدم أكثر ؛

5. وفقًا لحجم فجوة قناة التدفق ، يتم تقسيمها إلى مبادل حراري تقليدي ذو لوحة فجوة ومبادل حراري ذو لوحة فجوة واسعة ؛

6. وفقًا للتمويج ، يتميز المبادل الحراري للوحة بميزة أكثر تفصيلاً ، والتي لن تتكرر ، يرجى الرجوع إلى: شكل مموج لوح مبادل حراري.

7. وفقًا لما إذا كانت مجموعة كاملة من المنتجات ، يمكن تقسيمها إلى مبادلات حرارية لوحية قائمة بذاتها ووحدات مبادل حراري للوحة.
