تفاصيل المنتج:
|
| بنية:: | صفيحة تبادل حرارة | أقصى ضغط عمل:: | 3.0 ميجا باسكال |
|---|---|---|---|
| نقاط البيع الرئيسية:: | دقة عالية | وظيفة:: | يمكنهم استبدال وخلط مع اللوحة الأصلية |
| شهادة:: | ISO9001: 2015 | الجهد االكهربى:: | 220 فولت / 380 فولت |
| لوحة ثيتا:: | ثيتا المنخفضة وثيتا المرتفعة | خدمة ما بعد البيع المقدمة:: | الدعم عبر الإنترنت |
| تسليط الضوء: | 3.0 ميجا باسكال نوع اللوحة مبادل حراري,380 فولت مبادل حراري نوع اللوحة,200mm لوحة نوع المكثف |
||
سعر المصنع مباشرة نوعية جيدة مبادل حراري لوحة عالية الكفاءة
وصف

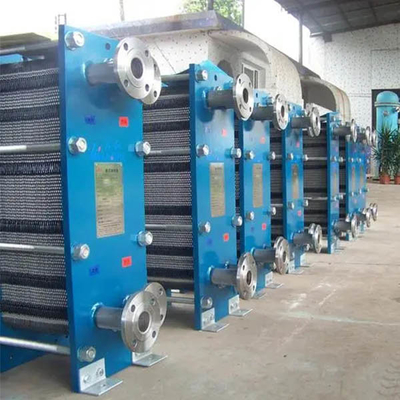

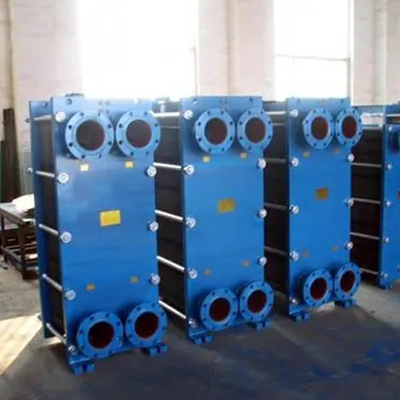

يتكون المبادل الحراري للوحة من ألواح وإطارات مموجة لنقل الحرارة.يتم تثبيت الألواح بين لوحة الضغط الثابتة ولوحة الضغط المتحركة بواسطة البراغي ، ويتم تشكيل العديد من قنوات التدفق في المبادل الحراري ، ويتم إغلاق الألواح بالمطاط.يوجد أنبوب توصيل بين الجهاز والجزء الخارجي على لوحة الضغط.
معامل
| نموذج | حجم الواجهة (مم) |
أقصى تدفق (م / ح) |
ح (مم) |
ب (مم) |
ه (مم) |
F (مم) |
وزن (كلغ) |
| FHU523-MQ | 32 | 14 | 530 | 185 | 357 | 60 | 96 |
| FHU550A-MQ | 50 | 43 | 630 | 300 | 395 | 124 | 130 |
| FHU550-MQ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU550-MZ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU550-BQ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU565S-BZ | 50 | 43 | 920 | 320 | 640 | 140 | 250 |
| FHU565S-MQ | 65 | 72 | 680 | 400 | 380 | 202 | 500 |
| FHU565S-MZ | 65 | 72 | 680 | 400 | 380 | 202 | 500 |
| FHU600-MQ | 100 | 170 | 1045 | 454 | 719 | 225 | 1500 |
| FHU600-MZ | 100 | 170 | 1069 | 470 | 719 | 225 | 1500 |
| FHU600-BQ | 100 | 170 | 1045 | 454 | 719 | 225 | 1500 |
| FHU650-BZ | 100 | 170 | 1069 | 470 | 719 | 225 | 1500 |
| FHU650-MZ | 150 | 380 | 1815 | 610 | 1286 | 290 | 4000 |
| FHU650-BQ | 150 | 380 | 1815 | 610 | 1286 | 290 | 3000 |
| FHU650S-MQ | 150 | 380 | 1200 | 610 | 690 | 290 | 2200 |
| FHU650S-MZ | 150 | 380 | 1200 | 610 | 690 | 290 | 2200 |
| FHU700-MQ | 200 | 680 | 2200 | 780 | 1478 | 338 | 5500 |
| FHU700-BQ | 200 | 680 | 2200 | 780 | 1478 | 338 | 4000 |
| FHU700S-MQ | 200 | 680 | 1450 | 760 | 728 | 338 | 4000 |
هيكل ووظيفة المبادل الحراري للوحة:
1. يتم تحديد سمك لوحة الضغط بشكل عام وفقًا لقدرة التثبيت للوحة الفولاذية المنقولة ولوحة الختم.
2. قضيب التوجيه العلوي: يتم تثبيته على لوح الضغط الثابت والعمود لدعم اللوح ووضعه.
3. قضيب التوجيه السفلي: يلعب دورًا في تحديد موضع اللوحة ويشكل موضع اللوحة بقضيب التوجيه العلوي.
4. مسامير التثبيت: مرتبة بالتساوي حول لوحة الضغط لتثبيت الألواح بين ألواح الضغط الثابتة والمتحركة.
5. اللوح: عنصر نقل الحرارة مصنوع بشكل عام من الفولاذ المقاوم للصدأ حسب الحاجة.بعد أن يتم ضغط الألواح ، يتم حجز فجوة معينة بينهما لتشكيل قناة السوائل.يتدفق وسيط التبادل الحراري للخارج والداخل من أنبوب التوصيل الموجود على لوحة التثبيت ويدخل في المقابل قناة السوائل (الفردية والزوجية) بين الألواح للتبادل الحراري.
6. حشية الختم تضمن قناة التدفق بين الألواح وختم الألواح إلى الخارج.يتم تحديد المادة وفقًا لوسيط التبادل الحراري.يوجد سدادين حول فتحة الزاوية وفتحة إشارة متصلة بالجو لضمان عدم وجود وسيطتي عمل في سلسلة مع بعضهما البعض.
