تفاصيل المنتج:
|
| تقرير اختبار الآلات:: | قدمت | المكونات الأساسية:: | صفيحة فولاذية مضادة للصدأ |
|---|---|---|---|
| بنية:: | مبادل حراري أنبوبي | ضمان:: | سنة واحدة |
| نقاط البيع الرئيسية:: | دقة عالية | مادة:: | 304 / 316L الفولاذ المقاوم للصدأ |
| مقاس: | قابل للتخصيص | تطبيق: | انتقال الحرارة |
| تسليط الضوء: | مبادل حراري من نوع لوحة 30 بار,مبادل حراري من نوع لوحة اللحام النحاسية,غلاية لوحة مبادل حراري من النيكل |
||

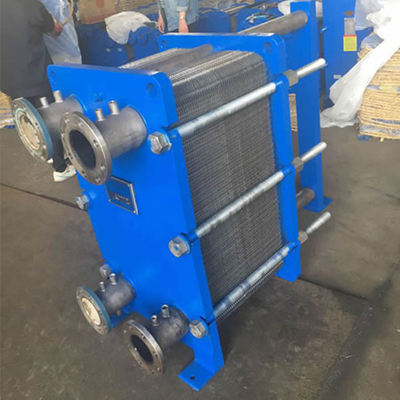

يمكن تخصيص مبادل حراري لوحة الفولاذ المقاوم للصدأ
وصف

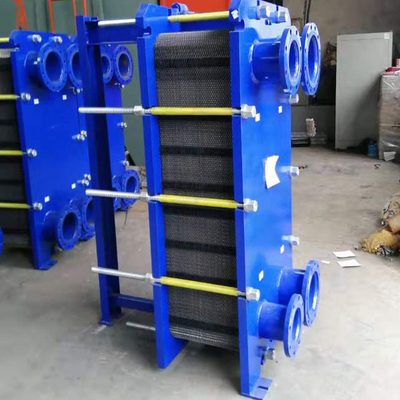

تعمل تمويجات الصفائح في المبادل الحراري على تعزيز اضطراب السوائل وتدعم الصفائح ضد فروق الضغط.يتم تعليق لوحة الإطار ولوحة الضغط على قضيب المحمل العلوي ، ويتم وضعها بواسطة قضيب التوجيه السفلي ، وكلاهما مثبت على عمود الدعم.يكون الاتصال في لوحة الإطار أو ، في حالة مرور أحد السائلين أو كليهما عدة مرات داخل الجهاز ، في الإطار ولوحة الضغط.
معامل
| لحام النحاس بالنحاس | لحام بالنيكل | ||
| مادة لوحة | A1SI304 / 316L | مادة لوحة | A1SI304 / 316L |
| مواد الواجهة | AISI304 | مواد الواجهة | AISI304 |
| مادة لحام | نحاس | مادة لحام | نيكل |
| أقصى درجة حرارة للتصميم | 200 درجة مئوية | أقصى درجة حرارة للتصميم | 200 درجة مئوية |
| الحد الأدنى لدرجة حرارة التصميم | -160 درجة مئوية | الحد الأدنى لدرجة حرارة التصميم | -160 درجة مئوية |
| أقصى ضغط تصميم | 30/45 بار | أقصى ضغط تصميم | 10/15 بار |
سمات
⒈ معلمات التحكم في المبادل الحراري للوحة هي مادة المبادل الحراري ، وضغط العمل ، ودرجة حرارة التصميم ، إلخ.
⒉ عند اختيار مبادل حراري ، حاول أن تجعل الجانب ذي معامل نقل الحرارة الأصغر يحصل على معدل تدفق كبير ، وحاول أن تجعل معاملات نقل الحرارة على جانبي سطحي تبادل الحرارة المائعين متساوية أو متشابهة لتحسين نقل الحرارة معامل في الرياضيات او درجة.يجب أن تكون درجة حرارة المائع المسخن بواسطة المبادل الحراري أقل بـ 10 درجات مئوية من درجة حرارة التشبع عند ضغط مخرج المبادل الحراري ، ويجب أن تكون أقل من درجة حرارة عمل مضخة الماء المستخدمة للمياه الثانوية.
يجب أن يدخل السائل الذي يحتوي على الرواسب والأوساخ في المبادل الحراري بعد ترشيحه.
⒋ عند اختيار مبادل حراري صفيحي ، لا ينبغي أن تكون سرعة التدفق عند السطح البيني للسائل على الجانب حيث يكون فرق درجة الحرارة صغيرًا كبيرة جدًا ، ويجب أن تكون قادرة على تلبية متطلبات انخفاض الضغط.
⒌ في حالة معدل التدفق الكبير وانخفاض الضغط الصغير المسموح به ، يجب اختيار نوع اللوحة ذات المقاومة المنخفضة.على العكس من ذلك ، يجب اختيار نوع اللوحة ذات المقاومة الكبيرة.
يتم اختيار نوع اللحام القابل للفك أو اللحام الكهربائي وفقًا لضغط السائل ودرجة الحرارة.
7. لا يُنصح باختيار صفيحة ذات مساحة قشرة صغيرة جدًا ، وذلك لتجنب كثرة الألواح ، تكون سرعة التدفق بين الألواح صغيرة جدًا ، ويتم تقليل معامل انتقال الحرارة.
⒏ يجب ألا يكون وسيط التبادل الحراري للمبادل الحراري للوحة بخارًا.
