تفاصيل المنتج:
|
| تقرير اختبار الآلات:: | قدمت | المكونات الأساسية:: | محرك |
|---|---|---|---|
| بنية: | صفيحة تبادل حرارة | أقصى ضغط عمل:: | حسب الطلب |
| البعد (L * W * H):: | حسب الطلب | نقاط البيع الرئيسية:: | دقة عالية |
| التفتيش الصادر بالفيديو:: | قدمت | نوع التسويق:: | منتج عادي |
| تسليط الضوء: | 316L لوحة نوع مبادل حراري,30 بار نوع مبادل حراري,مبادل حراري لوحة ss304 |
||

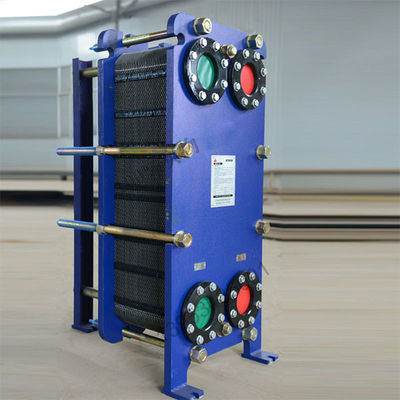

رخيصة الثمن حار بيع الفولاذ المقاوم للصدأ ملحومة الألومنيوم لوحة نوع مبادل حراري صناعي
وصف
يتكون المبادل الحراري للوحة من مجموعة من الصفائح المعدنية المموجة المعلقة على العارضة العلوية ويتم وضعها بواسطة قضيب التوجيه السفلي.تثبت مسامير التثبيت الموجودة حول لوحة الضغط هذه الألواح بين لوحة الضغط الثابتة واللوحة المتحركة على الإطار.توجد أربعة ثقوب زاوية في زوايا كل لوحة لتوجيه السائل لنقل الحرارة إلى الداخل والخارج.يتم تثبيت حشية مانعة للتسرب بين الألواح المجاورة لإغلاق قناة السوائل ، بحيث تتدفق السوائل الساخنة والباردة كل لوحة أخرى لتشكيل التبادل الحراري.يحدد معدل التدفق ، والخصائص الفيزيائية ، وانخفاض الضغط ، والاختلافات في درجات الحرارة للسائل عدد وحجم الصفائح.
معامل
| اسم المنتج: | صفيحة تبادل حرارة |
| مادة لوحة: | 304 أو 316 لتر |
| مادة الجسم: | 304 |
| مادة طوقا: | NBR ، EPDM ، إلخ |
| أقصى ضغط العمل: | 3 ميجا باسكال |
| درجة حرارة العمل: | -10 درجة - + 150 درجة مئوية |
| تبريد: | مرحلة واحدة أو مرحلتين |
| مقاس: | 1 م² ، 3 م² ، 5 م² ، 7 م² ، 10 م² |
| رقم لوحة: | 17 - 77 |
| تفاصيل التعبئة: | عادة حالة الخشب الرقائقي لكل مبادل حراري لوحة للشحن مباشرة.إضافي حالة خشبية متاحة عند الضرورة |
ميزات التصميم
1. المبادل الحراري للوحة فعال وموفر للطاقة: معامل نقل الحرارة الخاص به هو 3000 ~ 4500kcal / m · ° C · h ، وهو 3 ~ 5 مرات أعلى من المبادل الحراري للقذيفة والأنبوب.
2. هيكل مدمج: لوحات المبادل الحراري للوحة مرتبة بشكل وثيق.بالمقارنة مع الأنواع الأخرى من المبادلات الحرارية ، فإن المبادل الحراري للوحة يشغل مساحة أرضية ومساحة أقل ، والمبادل الحراري للوحة مع نفس المنطقة للتبادل الحراري هو الأنبوب 1/5 فقط من المبادل الحراري للقذيفة.
3. سهل التنظيف وسهل الفك: مبادل حراري للوحة مثبت بمسامير ملولبة ، لذلك من السهل فكها وتنظيفها ، ويمكن فتحها للتنظيف في أي وقت.
4. عمر خدمة طويل: يتم ضغط المبادل الحراري للوحة بواسطة ألواح الفولاذ المقاوم للصدأ أو سبائك التيتانيوم ، والتي تكون مقاومة لمختلف الوسائط المسببة للتآكل.
5. قابلية قوية للتكيف: لوحة المبادل الحراري للوحة هي مكون مستقل ، ويمكن زيادة أو تقليل العملية حسب الرغبة ، في أشكال مختلفة.يمكن تطبيقه على متطلبات العملية المختلفة.
6. لا يوجد تسرب للسائل ، أخدود الختم للمبادل الحراري للوحة مزود بقناة تسرب السائل ، ولن يتم توصيل الوسائط المختلفة مع بعضها البعض.حتى في حالة وجود تسرب ، فإن الوسيط سيتم تفريغه دائمًا إلى الخارج.
