تفاصيل المنتج:
|
| تقرير اختبار الآلات:: | متاح | المكونات الأساسية:: | لوحة وحشية |
|---|---|---|---|
| بناء:: | مبادل للحرارة لوحة | البعد (l*w*h):: | يعتمد على نموذج معين |
| نطاق درجة حرارة العمل:: | مخصصة | لوحة ثيتا:: | ثيتا المنخفضة والثيتا العالية |
| ميزات المنتج:: | حياة توفير الطاقة الطويلة | ميزة: | نقل الحرارة عالية |
| إبراز: | 3.0mpa لوحة مبادل المرجل,200 درجة لوحة مبادل المرجل,مبادل حراري لوحة الحشية |
||

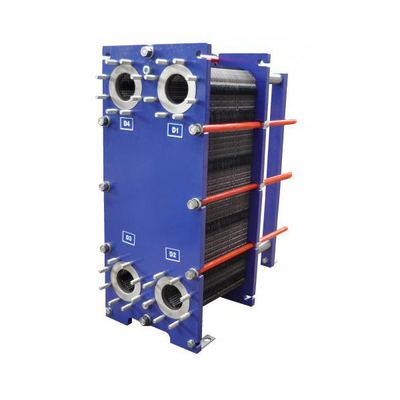

سعر المبادل الحراري الصناعي من الصلب المقاوم للصدأ
الوصف
إن انحراف عمق التموج الصفيحي والقاع لمبادل الحرارة الصفيحي أقل من أو يساوي ± 0.2 ملم.الحد الأقصى للانحراف في المسافة بين خط مركز وضع لوحة التعليق وخط مركز ثقب الزاوية لا يزيد عن ± 0.3 ملم ؛ مسطحة سطح قاعدة اللوحة في أي اتجاه أقل من أو تساوي 3/1000 ملم ؛ عمر الصمغ لا يقل عن 15 عامًا ،مقاومة الضغط تلبي متطلبات التصميم، ومعدل التسرب هو صفر عندما تكون الوسطة ماء ساخن عند 200 درجة مئوية ؛ 20 درجة مئوية ، يكون الضغط 1.25 مرة ضغط العمل.
المعلم
| قابلوا ضاغط قوة الحصان ((HP)) | الحجم ((ملم) | درجة حرارة العمل | ضغط العمل | سطح تبادل التدفئة |
| 1 حصان | 311*111*47 | < 200 درجة مئوية | <3.0MPa | 0.39 متر مربع |
| 2 حصان | 311*111*67 | < 200 درجة مئوية | <3.0MPa | 0.62 متر مربع |
| 3 حصان | 311*111*91 | < 200 درجة مئوية | <3.0MPa | 0.90 متر مربع |
| 4 حصان | 311*111*110 | < 200 درجة مئوية | <3.0MPa | 1.12 متر مربع |
| 5 حصان | 527*111*71 | < 200 درجة مئوية | <3.0MPa | 1.30 متر مربع |
| 6 حصان | 527*111*81 | < 200 درجة مئوية | <3.0MPa | 1.51 متر مربع |
| 7 حصان | 527*111*91 | < 200 درجة مئوية | <3.0MPa | 1.72 متر مربع |
| 8 حصان | 527*111*100 | < 200 درجة مئوية | <3.0MPa | 1.92 متر مربع |
| 10 حصان | 527*111*119 | < 200 درجة مئوية | <3.0MPa | 2.34 متر مربع |
| 12 حصان | 527 × 111 × 143 | < 200 درجة مئوية | <3.0MPa | 2.86 متر مربع |
| 15 حصان | 527 × 111 × 172 | < 200 درجة مئوية | <3.0MPa | 3.48 متر مربع |
| 20 حصان | 617 * 192 * 141 | < 200 درجة مئوية | <3.0MPa | 5.04 متر مربع |
| 25 حصان | 617 * 192 * 169 | < 200 درجة مئوية | <3.0MPa | 6.18 متر مربع |
| 30 حصان | 617 * 192 * 203 | < 200 درجة مئوية | <3.0MPa | 7.51 متر مربع |
المبدأ
المصرف الحراري للصفائح مصنوع من العديد من الأوراق المموجة المختومة في فترات معينة ، مختومة حولها بواسطة غشاشات ، وتتداخل مع إطار ومسمار ضغط.تشكل فتحات الزوايا الأربعة للصفائح والغلافات أنبوب توزيع السائل وفي نفس الوقت، يتم فصل السوائل الباردة والساخنة بشكل معقول ، بحيث تتدفق في قنوات التدفق على جانبي كل صفيحة ، ويتم تبادل الحرارة من خلال الصفائح.
