تفاصيل المنتج:
|
| تقرير اختبار الآلات:: | غير متوفر | بناء:: | مبادل حراري أنبوب ، ملف في شل |
|---|---|---|---|
| البعد (l*w*h):: | خيارات متعددة | نطاق درجة حرارة العمل:: | -50 ~ 150 ℃ |
| ملف: | أنبوب النحاس مزدوج الجدار الزعنفة | التعبئة: | البليت ، قفص ، حالات الخشب الرقائقي |
| الفيديو المنتهية ولايته:: | غير متوفر | ضمان المكونات الأساسية:: | غير متوفر |
| إبراز: | مكثف أنبوب مزدوج 150 درجة,مكثف أنبوب مزدوج 11.6kw,مبادل حراري لمبرد ISO |
||

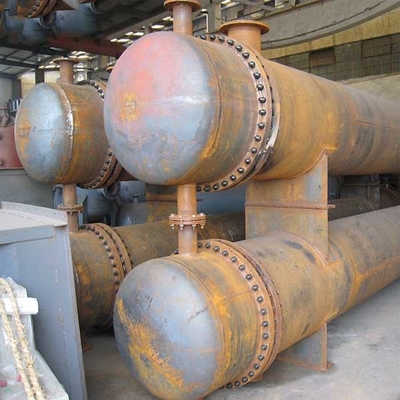

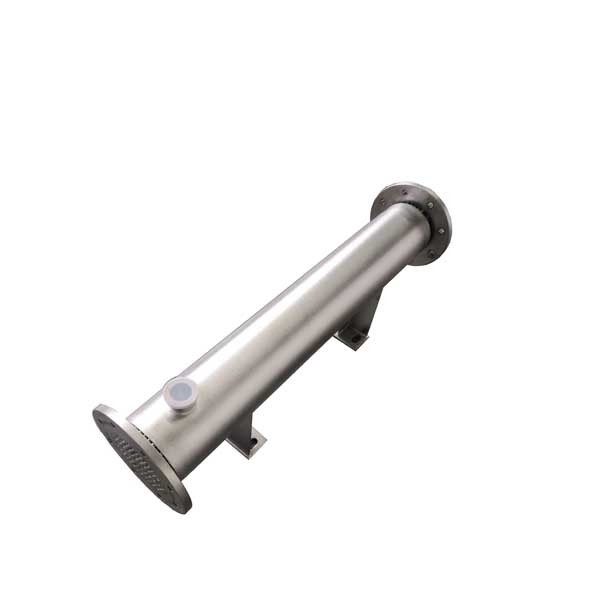

مبادل حراري موثوق وآمن ذو صفائح أنابيب مزدوجة عالي الكفاءة
الوصف
مبادل الحرارة ذو صفائح الأنابيب المزدوجة مناسب بشكل أساسي للأماكن التي يُحظر فيها بشدة الاستخدام المختلط لوسائط جانب الغلاف وجانب الأنبوب. هناك أيضًا اعتقاد بأنه يمكن استخدام مبادل الحرارة ذو صفائح الأنابيب المزدوجة في المناسبات التي يكون فيها فرق ضغط الوسيط بين جانب الأنبوب والغطاء كبيرًا، ويتم تصميم وسيط ليضاف إلى التجويف بين صفائح الأنابيب الداخلية والخارجية لتقليل ضغط الوسيط بين جانبي الأنبوب والغطاء. فرق الضغط. في الوقت الحاضر، يتمتع مبادل الحرارة ذو صفائح الأنابيب المزدوجة بمزايا واضحة في منع التدفق المتبادل للوسيط في جانبي الأنبوب والغطاء.
المعلمات
| الموديل | السعة | تدفق المياه | الأبعاد الخارجية والتركيب | مبرد خارج | مبرد داخل | ماء داخل/خارج | الوزن الصافي |
| كيلو واط | متر مكعب/ساعة | أ ب ج د هـ و ز ح ر ل | أ1 | أ2 | أ3 | كجم | |
| 5.0DKG | 11.6 | 2.0 | 660 170 90 500 130 400 60 200 35 35 | 22 | 19 | 50 | 29 |
| 8.0DKG | 18.6 | 3.2 | 950 170 90 790 190 600 60 200 35 35 | 28 | 19 | 50 | 36 |
| 10DKG | 23.2 | 4.0 | 1180 170 90 1020 350 600 60 200 35 35 | 28 | 19 | 50 | 40 |
| 12DKG | 27.9 | 4.8 | 900 200 90 740 160 600 60 200 40 40 | 28 | 22 | 50 | 48 |
| 15DKG | 35.0 | 6.0 | 1110 200 100 940 150 800 60 200 40 40 | 28 | 22 | 63 | 54 |
| 20DKG | 46.5 | 8.0 | 1420 200 100 1250 370 800 60 200 43 43 | 38 | 22 | 63 | 64 |
| 25DKG | 58.1 | 10.0 | 1460 225 100 1290 250 1000 60 260 200 43 43 | 38 | 28 | 63 | 78 |
| 30DKG | 69.7 | 12.0 | 1360 250 100 1190 200 1000 60 260 53 53 | 38 | 28 | 63 | 95 |
| 40DKG | 93.0 | 16.0 | 1720 250 110 1540 300 1200 60 260 53 53 | 54 | 28 | 75 | 115 |
| 50DKG | 116.3 | 20.0 | 2120 250 110 1940 500 1200 60 260 53 53 | 54 | 28 | 75 | 136 |
| 60DKG | 139.5 | 24.0 | 2030 280 110 1850 500 1200 60 260 65 60 | 76 | 38 | 75 | 168 |
| 70DKG | 162.8 | 28.0 | 2340 280 120 2150 500 1500 60 260 65 60 | 76 | 38 | 90 | 188 |
| 80DKG | 186.0 | 32.0 | 2100 315 120 1910 350 1500 60 300 70 70 | 76 | 38 | 90 | 222 |
| 90DKG | 209.3 | 36.0 | 2300 315 120 2110 500 1500 60 300 70 70 | 89 | 38 | 90 | 242 |
| 100DKG | 232.6 | 40.0 | 2530 315 120 2340 650 1500 60 300 70 70 | 89 | 38 | 90 | 262 |
مقارنة بين مبادل الحرارة ذو صفائح الأنابيب المزدوجة ومبادل الحرارة ذو صفائح الأنابيب المفردة
الاستخدام الأكثر شيوعًا لمبادلات الحرارة ذات صفائح الأنابيب المفردة هو أنه بالإضافة إلى إحكام الغلق وتسرب مسامير الحشية ووصلات الحواف، هناك أيضًا تسربات في الأنابيب وصدوع لحام على صفائح الأنابيب. معظم تسرب الفوهة الموجودة على صفيحة الأنبوب لمبادل الحرارة ذو صفائح الأنابيب المفردة يكون عند قوس استقبال اللحام، ولا يتم إطلاق الغاز بشكل نظيف وتوجد بثور أثناء قوس استقبال اللحام. يحتوي مبادل الحرارة ذو صفائح الأنابيب المزدوجة على صفائح أنابيب مزدوجة داخلية وخارجية. إذا تسربت فتحة صفيحة الأنبوب الداخلية، فإن صفيحة الأنبوب الخارجية محمية أيضًا. على الجانب الخارجي للتجويف المتكون بين الصفائح، لا يوجد وسيط أو وسيط في التجويف، والضغط صغير وحالة الإجهاد أفضل من حالة مبادل الحرارة ذو صفيحة الأنبوب المفردة. بالإضافة إلى ذلك، يجب إجراء اختبار الضغط لمبادل الحرارة ذو صفيحة الأنبوب المزدوجة من خلال الأنبوبين الداخليين لجانب الأنبوب. يجب الضغط على التجويف بين صفائح الأنابيب الداخلية والخارجية على جانبي الغلاف بين الصفائح) يجب الضغط على اختبار الضغط لمبادل الحرارة ذو صفيحة الأنبوب المفردة 2 ~ 3 مرات (جانب الغلاف الجانبي للأنبوب أو جانب الغلاف الجانبي للأنبوب رأس عائم صغير).
