SS304 ورقة أنبوب مزدوج 316L الفولاذ المقاوم للصدأ 1400mm حزمة مبادل

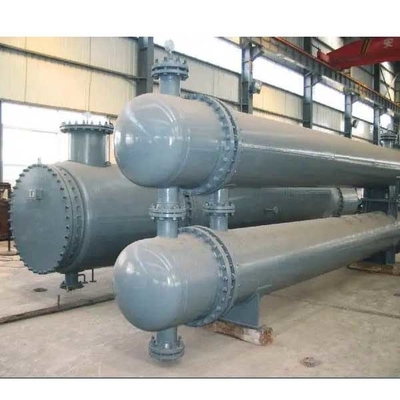

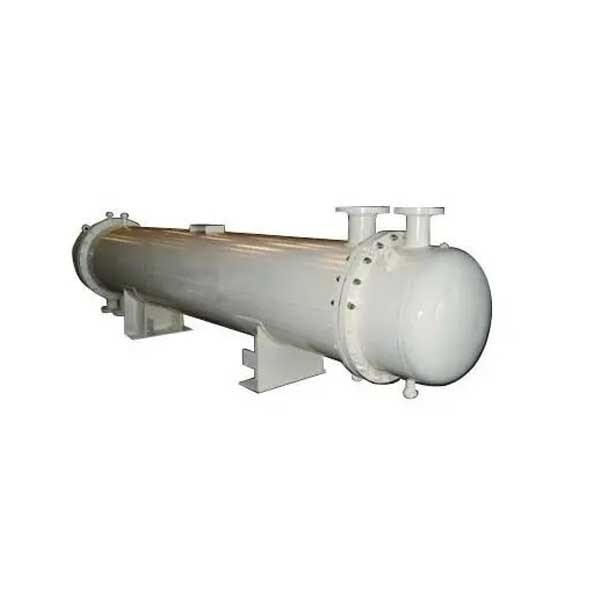

مبادل حراري ذو أنبوب مزدوج من الفولاذ المقاوم للصدأ

وصف

المبادل الحراري ذو الأنبوب المزدوج هو جهاز ينقل جزءًا من حرارة السائل الساخن إلى السائل البارد ، المعروف أيضًا باسم المبادل الحراري.تحتل مكانة مهمة في المواد الكيميائية والبترولية والطاقة والغذاء والعديد من المنتجات الصناعية الأخرى.في الإنتاج الكيميائي ، يمكن استخدام المبادلات الحرارية كسخانات ، ومبردات ، ومكثفات ، ومبخرات ، ومراجل إعادة الغلي ، وما إلى ذلك ، وتستخدم على نطاق واسع.

معامل

السمات الهيكلية

1. التفريغ الكامل هو التصميم الرئيسي للمبادل الحراري للوح أنبوب مزدوج لتجنب المياه الصيدلانية المتبقية ؛

2. ضمان إفراغ المواد الموجودة في اللومن تمامًا وعدم وجود بقايا لها ، مما يمكن أن يقلل بشكل فعال ويمنع التكاثر الثابت للمستعمرات وخطر التلوث الجرثومي ؛

3. بالنسبة لومن مزدوج التدفق ، من الضروري النظر في التحكم في التدفق المختلط الناتج عن وصلة التفريغ بين اللومن ضمن نطاق محدود ؛

4. مع طريقة التثبيت في الموقع ، يمكن أن تكون رأسية أو أفقية (منحدر 5) ؛

اختبار الضغط

(1) بعد تمدد قوة لوح الأنبوب الداخلي وأنبوب التبادل الحراري ، يتم إجراء اختبار ضغط الماء على جانب الغلاف.بعد أن يتم تأهيل اختبار ضغط الماء ، يتم إجراء اختبار إحكام الهواء.بعد اجتياز الفحص ، يجب إجراء توصيل وتجميع لوح الأنبوب الخارجي وأنبوب التبادل الحراري.

(2) بعد اللحام بالقوة (لحام القوس بالأرجون) + تمدد الوصلة للوح الأنبوب الخارجي وأنبوب التبادل الحراري ، يخضع الوصلة الملحومة لاختبار الاختراق بعد اللحام.

(3) يتم إجراء اختبار ضغط الماء في عملية تراكم السائل.بعد تأهل الاختبار ، يتم إجراء اختبار ضيق الهواء.

(4) يتم إجراء اختبار تسرب الأمونيا على جانب الغلاف ، ويتم إجراء اختبار تسرب الأمونيا في منفذ التفريغ في جانب تراكم السائل للتحقق من وصلة التوصيل بين لوح الأنبوب الخارجي وأنبوب التبادل الحراري.

(5) بعد اكتمال تجميع صندوق الأنبوب ، يتم إجراء اختبار الضغط وضغط الماء على جانب الأنبوب.
