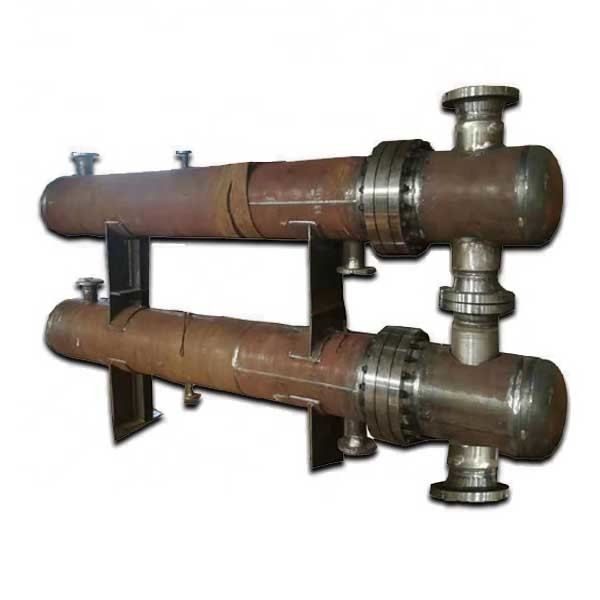

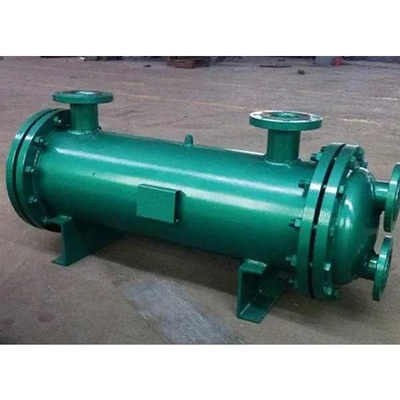

0.8Mpa أنبوب مزدوج مبادل حراري

مبادل حراري ذو أنبوب مزدوج عالي الكفاءة وقابل للإزالة

وصف

المبادل الحراري للصفائح الأنبوبية المزدوجة عبارة عن مبادل حراري مع لوحين من الأنبوب مع فجوة معينة في أحد طرفي المبادل الحراري أو ما يعادل صفحتين من الأنبوب مع فجوة معينة.في التشغيل الفعلي ، تُستخدم المبادلات الحرارية ذات الألواح المزدوجة بشكل عام في المناسبتين التاليتين: الأولى هي منع اختلاط الوسط تمامًا بين جوانب الأنبوب والصدفة ، على سبيل المثال ، بالنسبة للمياه جانب الصدفة ، والكلور الموجود على جانب الأنبوب أو كلوريد.مبادل حراري،

معامل

مقارنة بين تصنيع المبادل الحراري للصفائح الأنبوبية المزدوجة والمبادل الحراري ذو الصفيحة الأحادية الأنبوب

① تكاليف التصنيع المختلفة: بالمقارنة مع المبادل الحراري للوح الأنبوب الفردي ، فإن المبادل الحراري للوح الأنبوب المزدوج يحتوي على صفيحتين من الأنابيب الخارجية ، وتجويف بين لوحين الأنبوب الداخلي والخارجي ، وأنبوب التبادل الحراري في التجويف.

② وصلات تمدد مختلفة: هناك بشكل عام أربعة أنواع من الوصلات بين أنابيب التبادل الحراري وألواح الأنبوب ، وهي اللحام بالقوة (لحام قوس الأرجون المشترك) ، وتمدد القوة ، ولحام القوة + تمدد الالتصاق ، وتمدد القوة + اللحام الختم ، وينعكس الاختلاف بشكل أساسي سواء كان ثقب الأنبوب مشقوقًا أم لا ، أخدود اللحام وطول تمديد الأنبوب ، إلخ. يمكن تقسيم التمدد إلى تمدد غير منتظم (تمدد كروي ميكانيكي) ، تمدد منتظم (تمدد هيدروليكي ، تمدد كيس سائل ، تمدد مطاطي ، التوسع في الانفجار ، وما إلى ذلك).

يتطلب تصميم المبادل الحراري للوح الأنبوب المزدوج قوة اللحام + تمدد القوة ، ويتم اعتماد طريقة تمديد الأنبوب الهيدروليكي.

يتطلب التصميم العام للمبادل الحراري للوح الأنبوب المفرد لحامًا قويًا + تمددًا للعصا ، ويمكن استخدام التمدد الميكانيكي أو التمدد اليدوي.
