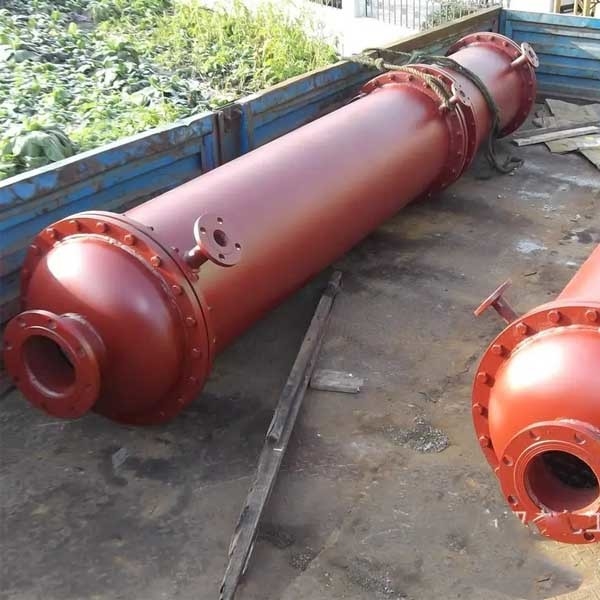

غلاف هوائي وأنبوب مبادل حراري على شكل حرف U DN80

سعر منخفض مبادل حراري لورقة أنبوب مزدوج وآلة مكثف

وصف

يتكون المبادل الحراري ذو الأنبوب المزدوج من أنابيب داخلية وخارجية متحدة المركز.تتدفق السوائل الساخنة والباردة عبر الفجوة بين الأنبوب الداخلي والمبيت ، وتتبادل الحرارة في وقت واحد.الأنبوب الداخلي متصل في سلسلة مع أنبوب U ، وكلا طرفي الغلاف متصلان بأنبوب مستقيم.يتميز المبادل الحراري للغلاف بمزايا الهيكل البسيط ، ومنطقة نقل الحرارة السريع ، والتنظيف السهل ، والتفكيك المريح ، ومعدل التدفق المناسب ، ونقل الحرارة العالي.

تحديد

التصميم

بالنسبة للمبادل الحراري للوح الأنبوب المزدوج ، هناك مفهومان للتصميم: الأول هو أن المبادل الحراري للوح الأنبوب المزدوج يستخدم لمنع اختلاط الوسط بين الغلاف والأنبوب تمامًا ، وهو مصمم ليتم تثبيته على التجويف بين صفائح الأنبوب الداخلي والخارجي.يتم استخدام صمام الصرف للمراقبة اليومية والتفريغ عند تسرب لوح الأنبوب الداخلي ، بحيث يتم عزل الوسيط الموجود على جانب الغلاف بشكل فعال بواسطة صفائح الأنبوب الداخلي والخارجي المكون من طبقتين.هذا هو السبب الرئيسي لاعتماد نوع هيكل الصفيحة المزدوجة الأنبوب.يعتقد آخر أنه يمكن استخدام المبادل الحراري للوح الأنبوب المزدوج في الحالة التي يكون فيها فرق الضغط المتوسط ​​بين الأنبوب وجوانب الصدفة كبيرًا ، ويتم تصميم وسيط ليتم إضافته إلى التجويف بين صفائح الأنبوب الداخلي والخارجي لتقليل ضغط الوسط بين جانبي الأنبوب والصدفة.فرق.هذا هو نفس المبادل الحراري العام للوح الأنبوب الفردي ، والذي لا يمكن ضمانه تمامًا لمنع التسرب من فتحة لوح الأنبوب الخارجي.يعتبر تجويف العزل بين صفائح الأنبوب المزدوج هو الاختلاف الرئيسي عن هيكل المبادل الحراري للوح الأنبوب الواحد (كما هو موضح في الشكل ، فإن تجويف العزل غير متصل بجانب الأنبوب وجانب الصدفة ، ولا يتحمل الضغط من الوسط ، ولكنه يتحمل الحمل الميكانيكي والحرارة للمعدات).حمل.

تعتمد قدرة تحمل تجويف العزل بشكل أساسي على المسافة بين صفائح الأنبوب المزدوج.عندما تخضع لوح الأنبوب المزدوج الثابت للاختبار الهيدروستاتيكي على جانب الغلاف ، فقد يكون هناك تسرب عند الاتصال بين لوح الأنبوب الداخلي وأنبوب التبادل الحراري.لذلك ، عند تحديد المسافة بين صفائح الأنبوب المزدوج ، يجب مراعاة الحد الأدنى من المساحة المطلوبة للمراقبة واكتشاف التسرب
