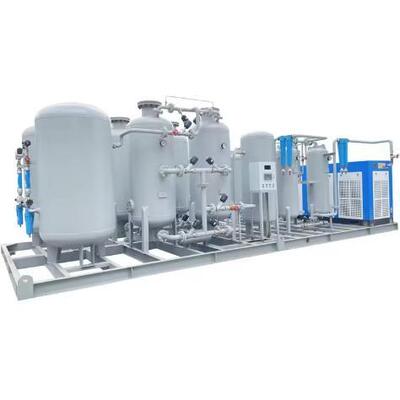

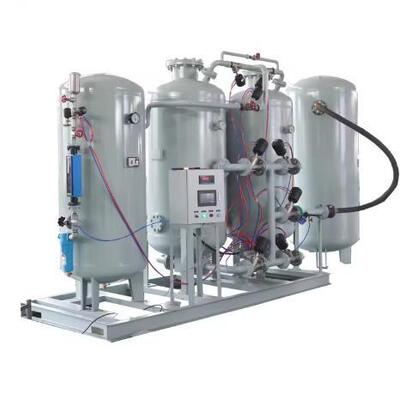

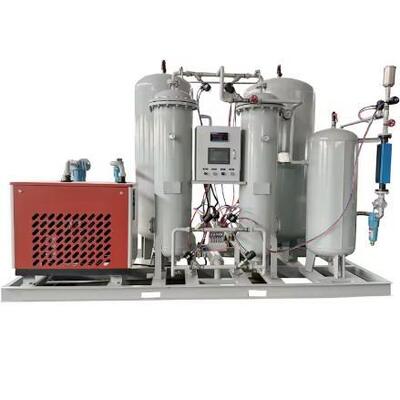

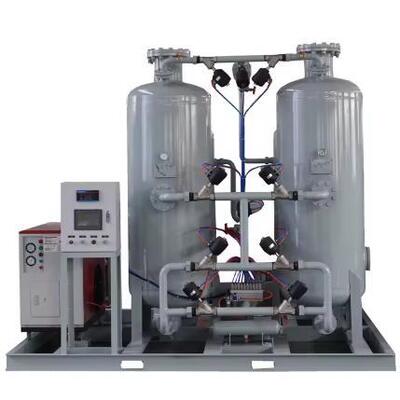

نظام إنتاج النيتروجين الصناعي PSA مولد الأكسجين مولد النيتروجين
لمحة عامة عن مولد النيتروجين PSA
مولد النيتروجين PSA هو نظام فصل غاز صناعي ينتج النيتروجين من الهواء المضغوط باستخدام تكنولوجيا توليد النيتروجين من الانحرافات الضغطية.بالمقارنة مع إمدادات النيتروجين السائل التقليدية، مولد النيتروجين PSA يتيح توليد النيتروجين المستمر والاقتصادي في الموقع ، مما يقلل من مخاطر النقل والتخزين والسلامة.مراقبة النقاء المستقرةكعنصر أساسي في إمدادات الغاز الصناعية الحديثة ، يتم استخدام مولدات النيتروجين PSA على نطاق واسع في الصناعات التحويلية والطاقة والكيميائية والمعادن.
نظرة عامة على نظام إنتاج النيتروجين الصناعي
نظام إنتاج النيتروجين الصناعي عادة ما يدمج مولد النيتروجين PSA ومولد الأكسجين PSA ، مما يسمح بفصل النيتروجين والأكسجين بكفاءة من الهواء المحيط.توفر معدات توليد غاز النيتروجين المتكاملة هذه إمدادات غاز مرنة لعمليات صناعية مختلفة مع زيادة كفاءة استخدام الهواء.
يعمل مولد غاز النيتروجين من نوع PSA بشكل مستقل أو جنبا إلى جنب مع وحدات توليد الأكسجين ، مما يشكل حلًا كاملًا لمصنع إنتاج N2 لنظام PSA.كنظام توليد النيتروجين PSA الناضج، فإنه يدعم العمل المستمر في ظل ظروف صناعية صعبة ويمكن تكوينها كمولد النيتروجين PSA من نوع الحاوية أو الحاوية للتركيب المرن.
المعلمات التقنية الأساسية لمولد النيتروجين PSA
| السعة (Nm3/h) | النقاء (%) | البناء | الأبعاد (ملم) | المدخل والخارج | الوزن (كجم) |
|---|
| 5 | 95 | أربعة أبراج | 570*450*1300 | G1/4؛ G1/4 | 253 |
| 5 | 99 | أربعة أبراج | 580*460*1450 | G1/4؛ G1/4 | 295 |
| 5 | 99.5 | أربعة أبراج | 1000*900*1200 | DN20؛ G1/2" | 370 |
| 5 | 99.9 | أربعة أبراج | 1000*900*1500 | DN20؛ G1/2" | 431 |
| 5 | 99.99 | أربعة أبراج | 1200*1100*1350 | DN20؛ G1/2" | 535 |
| 5 | 99.99 | أربعة أبراج | 1100*1050*1400 | DN20؛ G1/2" | 493 |
| 5 | 99.999 | أربعة أبراج | 1300 * 1200 * 1700 | DN25؛ G1/2" | 698 |
| 5 | 99.999 | برجين | 1100*600*1600 | DN25؛ G1/2" | 510 |
| 10 | 95 | أربعة أبراج | 1000*900*1400 | DN20؛ G1/2" | 414 |
| 10 | 99 | أربعة أبراج | 1100*1050*1400 | DN20؛ G1/2" | 485 |
| 10 | 99.5 | أربعة أبراج | 1100*1050*1650 | DN20؛ G1/2" | 510 |
| 10 | 99.9 | أربعة أبراج | 1200*1150*1850 | DN20؛ G1/2" | 624 |
| 10 | 99.9 | برجين | 1100*600*1600 | DN20؛ G1/2" | 451 |
| 10 | 99.99 | أربعة أبراج | 1400 * 1300 * 1600 | DN25؛ G1/2" | 788 |
| 10 | 99.99 | برجين | 1200*650*1410 | DN25؛ G1/2" | 565 |
| 10 | 99.99 | أربعة أبراج | 1300*1250*1600 | DN25؛ G1/2" | 762 |
| 10 | 99.99 | برجين | 1200*650*1400 | DN25؛ G1/2" | 552 |
| 10 | 99.999 | أربعة أبراج | 1500*1400*1850 | DN25؛ G1/2" | 1098 |
| 10 | 99.999 | برجين | 1300*700*1850 | DN25؛ G1/2" | 838 |
مبدأ عمل محطة النيتروجين PSA
عملية عمل محطة النيتروجين PSA تعتمد على خصائص الامتصاص الانتقائي لجزيئات الكربون. يتم أولاً تنقية الهواء المضغوط لإزالة الزيت والغبار والرطوبة ،ضمان عمر خدمة طويل لوسائط الامتصاصالهواء النظيف يدخل بعد ذلك إلى أوعية الامتصاص حيث يتم إمتصاص جزيئات الأكسجين بشكل تفضيلي تحت الضغط.
جزيئات النيتروجين تمر من خلال كغاز المنتج. عندما يصبح المستنشق مشبعًا ، يتم تقليل الضغط لإطلاق الأكسجين المستنشق. يعمل برجين أو أكثر من الإستنشاف بالتناوب ،ضمان استيعاب مستمر للضغط المتحرك لتوليد النيتروجينهذه التكنولوجيا المثبتة لـ PSA لتوليد النيتروجين تشكل وحدة PSA النيتروجينية المستقرة والفعالة مناسبة للاستخدام الصناعي طويل الأجل.
مزايا مولد النيتروجين PSA في الأنظمة الصناعية
توليد النيتروجين الموثوق به في الموقع
من خلال تمكين إنتاج غاز النيتروجين في الموقع ، تقوم الصناعات بإلغاء الاعتماد على أسطوانات النيتروجين أو توصيلات النيتروجين السائل. وهذا يحسن استمرارية الإنتاج وسلامة التشغيل.
توفير الطاقة والسيطرة على التكاليف
كمولد النيتروجين الموفر للطاقة، أنظمة PSA تحسن استخدام الهواء المضغوط وتقلل من استهلاك الطاقة.يقدم سعر مولد النيتروجين PSA مزايا كبيرة في تكلفة دورة الحياة.
نظافة عالية وقدرة الضغط
يمكن للنظام أن يعمل كمولد للنيتروجين عالي النقاء أو مولد للنيتروجين عالي الضغط ، حيث يستوفي متطلبات التثبيت والغطاء والتطهير واختبار الضغط.
التصميم النموذجي وقابل للتوسع
يسمح هيكل مولد النيتروجين المنسق بتوسيع سهل. يمكن دمج وحدات متعددة في محطة النيتروجين PSA المنسقة أو محطة PSA N2 الكبيرة مع زيادة الطلب على النيتروجين.
السلامة والتكيف مع البيئة الخاصة
بالنسبة للمناطق الخطرة، يمكن تصميم الأنظمة كوحدات مولدة النيتروجين مقاومة للانفجار. يتم دعم المنشآت البحرية أو على متن السفن بتكوينات مولد النيتروجين PSA البحري.
التطبيقات الصناعية لنظام إنتاج النيتروجين PSA
- المعالجة المعدنية باستخدام مولد غاز النيتروجين PSA
- مصانع الكيمياء والبتروكيماويات مع مولد PSA
- تصنيع الإلكترونيات المدعومة بمولد النيتروجين PSA عالي الكفاءة
- محطات الطاقة والطاقة التي تستخدم أنظمة PSA النيتروجينية
- إمدادات الغاز المركزية من مصنع محطة النيتروجين PSA
- خطوط إنتاج متكاملة باستخدام نظام توليد النيتروجين PSA
تظهر هذه التطبيقات تنوع محطات النيتروجين PSA عبر العديد من الصناعات.
اختيار مصنع مولد النيتروجين PSA
اختيار مصنعي مولدات النيتروجين PSA الموثوق بها أمر ضروري لأنظمة الغاز الصناعي. يجب أن يقدم مصنع محترف لمحطة غاز النيتروجين PSA:
- نظام PSA مثبت لقدرة هندسة النيتروجين
- جرس جزئي للكربون عالي الجودة
- وحدة PSA مستقرة لتصميم إنتاج النيتروجين
- الامتثال للمعايير الدولية
- خدمات الدعم التقني والصيانة على المدى الطويل
يضمن مصنع إنتاج نظام PSA N2 المؤهل السلامة والاستقرار والكفاءة طوال دورة حياة المعدات.
الاستنتاج
نظام إنتاج النيتروجين الصناعي مع مولد الأكسجين PSA ومولد النيتروجين يمثل نهجًا فعالًا ومستدامًا لتزويد الغاز الصناعي.من خلال الاستفادة من الانحدار الضغط امتصاص توليد النيتروجين، هذه محطة توليد النيتروجين من نوع PSA توفر النيتروجين الموثوق به مع النقاء والضغط والجريان المسيطر عليه.
سواء تم نشرها كمولد النيتروجين PSA المستقل ، أو نظام توليد النيتروجين PSA المتكامل ، أو محطة النيتروجين PSA واسعة النطاق ،تكنولوجيا PSA لا تزال الحل المفضل للصناعات التي تسعى، الاقتصادية، وتوليد النيتروجين المستمر في الموقع.
