تفاصيل المنتج:
|
| شرط: | جديد | معدل التدفق السائل:: | 2 م / ث |
|---|---|---|---|
| البعد (L * W * H):: | حسب الطلب | بنية:: | أنبوب مبادل حراري |
| ضمان: | غير متوفره | خدمة ما بعد البيع المقدمة:: | قطع غيار مجانية |
| مادة: | النحاس والفولاذ المقاوم للصدأ والألمنيوم والتيتانيوم ، إلخ. | ملاعب الملف:: | ثابت أو متغير |
| تسليط الضوء: | ss304 مبادل حراري أنبوب لفائف,مبادل حراري أنبوب لفائف 50kw,مبادلات حرارية لفائف ذات زعانف مقاومة للتآكل |
||

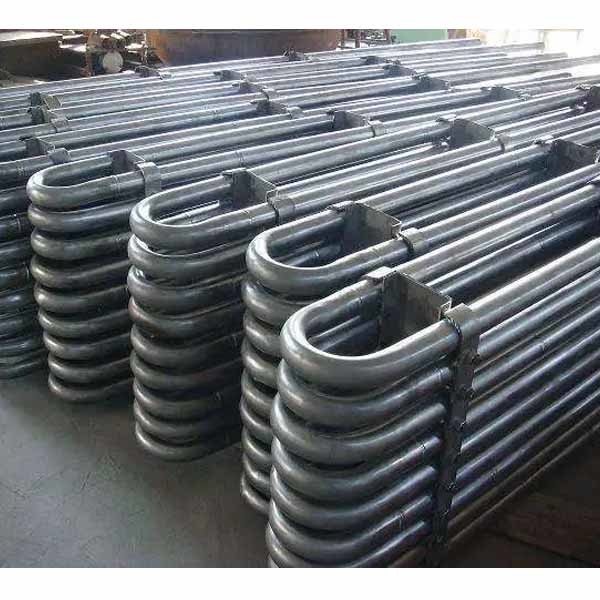

مصنع توريد نوعية جيدة أنبوب مبادل حراري لفائف
وصف
المبادل الحراري من نوع الملف مصنوع من مواد مقاومة للتآكل ، ولا يتأثر المنتج النهائي بالعوامل البيئية وتكوين خط الأنابيب المتوسط.من خلال اللحام الاحترافي ، لها تأثيرات مقاومة التآكل الجيدة ، الموصلية الحرارية المنخفضة ، العزل وتوفير الطاقة.يمكن أن يؤدي إطالة عمر خدمة المبادل الحراري إلى تحقيق فوائد للعملاء.
تحديد
| نموذج | 010CA | 015CA | 020CA |
| قوة المبادل الحراري | 10 حصان | 15 حصان | 20 حصان |
| قدرة التبريد | 35 كيلو واط | 52.5 كيلو واط | 70 كيلو واط |
| السعة الحرارية | 50 كيلو واط | 75 كيلو واط | 100 |
| قطر مدخل الوسائط (مم) | 25 نحاس | 25 | 25 |
| قطر منفذ الوسائط (مم) | 32 نحاس | 32 | 38 |
| مادة الأنبوب | الفولاذ المقاوم للصدأ 304 | الفولاذ المقاوم للصدأ 304 | الفولاذ المقاوم للصدأ 304 |
| قطر الأنبوب * السُمك * الطول (مم) | 19 * 0.7 * 40000 | 19 * 0.7 * 60000 | 19 * 0.7 * 80000 |
| قطر ك (مم) | 300 | 350 | 400 |
| البعد L (مم) | 250 | 300 | 350 |
| القطر م (مم) | 200 | 250 | 300 |
| قطر N (مم) | 150 | 200 | 250 |
| الوزن (كجم) | 18 كجم | 22 كجم | 28 كجم |
السمات الهيكلية:
1. يستخدم المبادل الحراري من نوع الملف أنبوب فولاذي غير ملحوم كأنبوب خارجي لنقل السوائل ، ويقوم بثنيه مع حزمة الأنبوب النحاسي التي تمر عبره لتشكيل جسم غلاف في شكل حلزوني مكدس.إنه ملحوم ومدمج ، ويتم إخراج طرفي الغلاف على التوالي من المبرد ومياه التبريد لتوصيل المجرى المائي.
2. يتم توصيل طرفي حزمة الأنبوب للمبادل الحراري على التوالي بفاصل السائل وأنبوب تجويف التجميع ، مما يعزز بشكل فعال الكمية المتساوية من مادة التبريد للدخول والخروج ، وتحقيق التوزيع السريع والتجميع ، والاستفادة الكاملة من كفاءة التبادل الحراري لكل أنبوب.
