تفاصيل المنتج:
|
| تقرير اختبار الآلات:: | قدمت | بنية:: | قذيفة وأنبوب مبادل حراري |
|---|---|---|---|
| أقصى ضغط عمل:: | 2.5 ميجا باسكال | نطاق درجة حرارة العمل:: | بناء على النموذج |
| مادة:: | ستانلس ستيل | مادة الأنبوب:: | ألومنيوم / SS 304/316 / CS |
| استعمال:: | فرن المعالجة الحرارية | موقع الخدمة المحلية:: | لا أحد |
| تسليط الضوء: | مبادل حراري أنبوب شل Sus304,مبادل حراري أنبوب شل 2.5MPA,مبادل حراري لأنبوب وقذيفة فولاذية مقاومة للصدأ 0.4MPA |
||

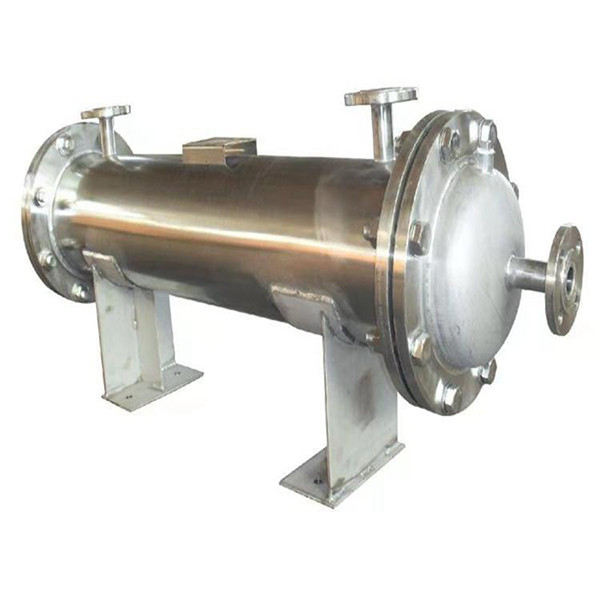

ارتفاع ضغط Sus304 الفولاذ المقاوم للصدأ قذيفة وأنبوب مبادل حراري
وصف
المبادل الحراري للقذيفة والأنبوب في التبادل الحراري هناك نوعان من السوائل ، تدفق في الأنبوب ، وتسمى السكتة الدماغية الأنبوب ؛أحدهما يتدفق خارج الأنبوب ويسمى شوطه جانب الصدفة.جدار حزمة الأنبوب هو سطح نقل الحرارة.من أجل تحسين معامل نقل الحرارة للسائل خارج الأنبوب ، عادة ما يتم تثبيت عدد معين من الصفائح الحاجزة المستعرضة في الغلاف.لا يمكن للحاجز فقط منع قصر الدائرة للسائل ، وزيادة سرعة السائل ، ولكن أيضًا يجبر السائل على عبور حزمة الأنبوب وفقًا للمسار المحدد لعدة مرات ، بحيث تزداد درجة الاضطراب بشكل كبير.يشتمل الحاجز الشائع الاستخدام على نوعين من الشكل الدائري وشكل القرص ، الأول هو السائل الأكثر استخدامًا في الأنبوب ، كل من خلال حزمة الأنبوب يسمى الأنبوب ، كل من خلال الغلاف يسمى القشرة.من أجل تحسين سرعة السائل في الأنبوب ، يمكن وضع حواجز مناسبة في الرؤوس عند كلا الطرفين لتقسيم جميع الأنابيب إلى عدة مجموعات في المتوسط.بهذه الطريقة ، قد يمر السائل عبر جزء فقط من الأنبوب ويعود إلى الحزمة عدة مرات في كل مرة ، تسمى الأنابيب المتعددة.وبالمثل ، من أجل تحسين معدل التدفق خارج الأنبوب ، يمكن تركيب حاجز طولي في الغلاف لجعل السائل يمر عبر مساحة الغلاف عدة مرات ، ويسمى هذا الممر متعدد الطبقات.في المبادل الحراري للأنبوب ، تختلف درجة حرارة الغلاف وحزمة الأنبوب بسبب اختلاف درجة حرارة السائل داخل وخارج الأنبوب.
معامل
| قدرة التبادل الحراري | 4mmbtu / ساعة أو قائم |
| درجة حرارة التصميم (ملف) | 200 |
| درجة حرارة التصميم (شل) | 200 |
| ضغط التصميم | 1.6 ميجا باسكال |
| ضغط العمل (جانب الأنبوب) | 0.4 ميجا باسكال |
| OPER.TEMP. (الداخل / الخارج) (جانب الأنبوب) | 100.6 / 50 أوم |
| مادة الأنبوب الجانبية | Q345R |
| وزن | حوالي 19000 كجم |
| شدة الزلازل | 7 درجة |
| عدد التمريرات (جانب الصدفة) | 1 |
| عدد الممرات (جانب الأنبوب) | 4 |
| ورقة أنبوب | 16 ميني |
احتياطات
الاختبار الهيدروليكي للمبادل الحراري للقذيفة والأنبوب مجهز بمنفذ عادم.أثناء الاختبار ، يجب ملء المبادل الحراري بالسائل وتفريغ الغاز الداخلي.يجب أن يظل سطح المبادل الحراري جافًا.عندما تكون درجة حرارة جدار المبادل الحراري قريبة من درجة حرارة السائل ، يمكن زيادة الضغط ببطء إلى ضغط التصميم.تم التأكد من عدم وجود تسرب بعد الحفاظ على الضغط عند ضغط الاختبار المحدد ، بينما تم فحص الضغط لمدة 30 دقيقة ثم كان 80٪ من ضغط اختبار المبادل الحراري غير كافٍ.أثناء الفحص ، يجب ضمان الضغط.بالحفاظ على نفس الطريقة ، لا ينبغي استخدام الضغط المستمر للحفاظ على نفس ضغط الاختبار.يجب عدم ضغط مسامير التثبيت بالضغط.
