300nm3 / H تقنية PSA لتوليد الأكسجين

PSA Oxygen Generator Price Medical And Industrial Oxygen Plant

وصف

مولد الأكسجين بامتصاص الضغط المتأرجح عبارة عن معدات أوتوماتيكية لفصل الأكسجين عن الهواء باستخدام منخل جزيئي زيوليت كممتاز وباستخدام مبدأ امتزاز الضغط وامتصاص الضغط.الزيوليت هو نوع من مواد الامتصاص المسامية التي تتم معالجتها بواسطة عملية خاصة ، كان السطح والداخلية المليئة بالمسامير الصغيرة الكروية الممتزات الحبيبية ، أصفر فاتح.

معامل

تعبير:

1. ضاغط الهواء

كمعدات طاقة مصدر الهواء لمولد النيتروجين PSA ، يتم اختيار ضاغط الهواء بشكل عام: آلة لولبية ، جهاز طرد مركزي ، لتوفير هواء مضغوط كافٍ لمولد النيتروجين لضمان التشغيل العادي لمولد النيتروجين.

2. خزان عازلة

وظيفة خزان التخزين هي التخزين المؤقت والاستقرار والتبريد ؛وبالتالي تقليل تذبذب ضغط النظام ، وإزالة شوائب الزيت والماء بالكامل من خلال صمام الصرف السفلي ، بحيث يمكن للهواء المضغوط المرور بسلاسة عبر مكون تنقية الهواء المضغوط ، مما يضمن التشغيل الموثوق به والمستقر للمعدات.

3. جهاز تنقية الهواء المضغوط

يتم تمرير الهواء المضغوط من الخزان العازل أولاً إلى جهاز تنقية الهواء المضغوط.يزيل الهواء المضغوط أولاً معظم الزيت والماء والأتربة بواسطة مزيل الزيت عالي الكفاءة ، ثم يمر عبر مجفف التجميد لمزيد من التبريد وإزالة الماء ، ويزيل الفلتر الدقيق الزيت والغبار.ويتم التنقية العميقة بواسطة المرشح الدقيق التالي.وفقًا لظروف عمل النظام ، صمم Hande خصيصًا مجموعة من مزيل الشحوم بالهواء المضغوط لمنع اختراق الزيت المحتمل وتوفير حماية كافية للمنخل الجزيئي.يضمن مكون تنقية الهواء المصمم بشكل صارم عمر خدمة غربال الزيوليت الجزيئي ، ويمكن استخدام الهواء النظيف المعالج بواسطة هذا المكون لغاز الأجهزة.

4. خزان الطائرات

تتمثل وظيفة خزان تخزين الهواء في تقليل نبض تدفق الهواء ولعب دور التخزين المؤقت ؛وبالتالي تقليل تذبذب ضغط النظام ، بحيث يمكن للهواء المضغوط المرور بسلاسة عبر مكون تنقية الهواء المضغوط ، وذلك لإزالة شوائب الزيت والماء بالكامل وتقليل حمل جهاز فصل الأكسجين والنيتروجين اللاحق PSA.في الوقت نفسه ، عندما يتم تبديل برج الامتزاز ، فإنه يوفر أيضًا كمية كبيرة من الهواء المضغوط لجهاز فصل الأكسجين والنيتروجين PSA لزيادة الضغط بسرعة في وقت قصير ، بحيث يرتفع الضغط في برج الامتزاز بسرعة إلى ضغط العمل ، مما يضمن أن المعدات موثوقة ومستقرة.يركض.

5. جهاز فصل الأكسجين والنيتروجين

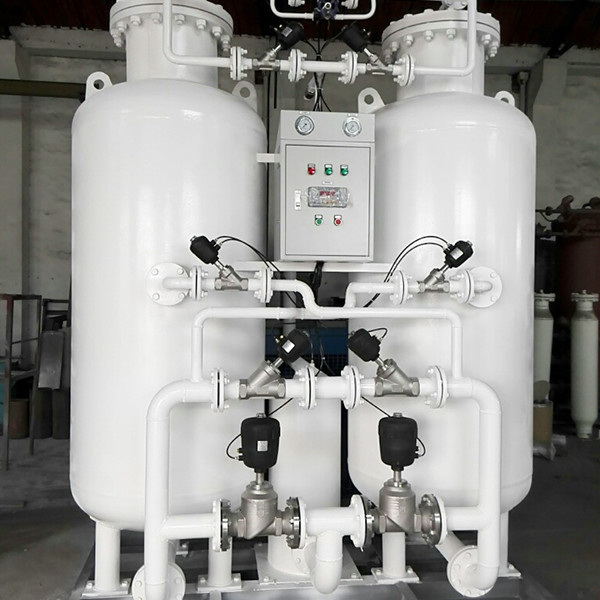

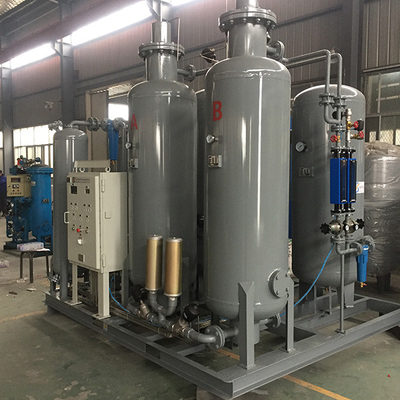

يوجد برجان للامتصاص ، A و B ، مزودان بمناخل جزيئية لمولدات الأكسجين.عندما يدخل الهواء المضغوط النظيف إلى طرف المدخل للبرج A ويتدفق إلى نهاية المخرج عبر المنخل الجزيئي ، يتم امتصاص النيتروجين بواسطته ، ويتدفق الأكسجين الناتج من مخرج برج الامتزاز.بعد فترة من الزمن ، يكون المنخل الجزيئي في البرج A مشبعًا بالامتزاز.في هذا الوقت ، يتوقف البرج A تلقائيًا عن الامتزاز ، ويتدفق الهواء المضغوط إلى البرج B لامتصاص النيتروجين وإنتاج الأكسجين ، وتجديد المنخل الجزيئي للبرج A. إزالة النيتروجين كثف.يقوم البرجان بالامتزاز والتجديد بالتناوب لإكمال فصل الأكسجين والنيتروجين ، وإخراج الأكسجين باستمرار.يتم التحكم في جميع العمليات المذكورة أعلاه بواسطة وحدة تحكم منطقية قابلة للبرمجة (PLC).عندما يتم ضبط نقاء الأكسجين عند طرف المخرج على القيمة المحددة ، يعمل برنامج PLC على فتح صمام التهوية الأوتوماتيكي لتنفيس الأكسجين غير المؤهل تلقائيًا ، وقطع تدفق الأكسجين غير المؤهل إلى نقطة الغاز ، واستخدام كاتم الصوت لتقليل ضوضاء أقل من 78 ديسيبل عند تنفيس الغاز.

6. خزان عملية الأكسجين

يتم استخدام خزان عازلة الأكسجين لموازنة ضغط ونقاء الأكسجين المنفصل عن نظام فصل النيتروجين والأكسجين لضمان إمداد مستقر ومستمر للأكسجين.في نفس الوقت ، بعد تبديل برج الامتزاز ، سيعيد شحن جزء من غازه إلى برج الامتزاز ، من ناحية ، يساعد برج الامتزاز على زيادة الضغط ، ومن ناحية أخرى ، يلعب أيضًا دور في حماية طبقة السرير ، والتي تلعب عملية مهمة للغاية في تشغيل الجهاز.الدور المساعد.
